Предлагаем ручной принтер трафаретной печати для мелкосерийного монтажа печатных плат, а также разработанную нами универсальную рамку к нему. За основу взят китайский принтер, полностью переработанный. Устранены все его недостатки: люфты, жесткость перемещения подвижного стола, хлипкость конструкции, недоработанный механизм подъема трафарета и другое.

Преимущества принтера:

1. Жесткость конструкции (в сравнении с бюджетными аналогами), обеспечивающая равномерное нанесение паяльной пасты.
2. Специально разработанная Универсальная рамка трафарета, позволяющая применить обычный лист трафарета без дополнительных технологических апертур.
3. Отсутствие компенсирующего груза с задней части трафаретного принтера, что позволяет применять и настраивать принтер в ограниченном пространстве.
4. Легкость использования и минимальное время подготовки к работе.
5. Все механические узлы принтера жестко закреплены, смазаны, предварительно настроены и подготовлены к работе (в сравнении с бюджетными аналогами).
6. Вертикальный отрыв трафарета от поверхности платы, без всяких смещений, что позволяет использовать принтер для различных сложных плат.
7. Специальная конструкция упоров фиксации плат, обеспечивающая их быстрый съем и установку.
8. Максимальная высота компонентов (для двухсторонних плат): 14мм.
9. Удобные в использовании магнитные стойки поддержки плат, которые можно легко установить в любом месте под платой (в сравнении с бюджетными аналогами, у которых стойки можно расположить только в строго фиксированных местах).

Характеристики рамки:

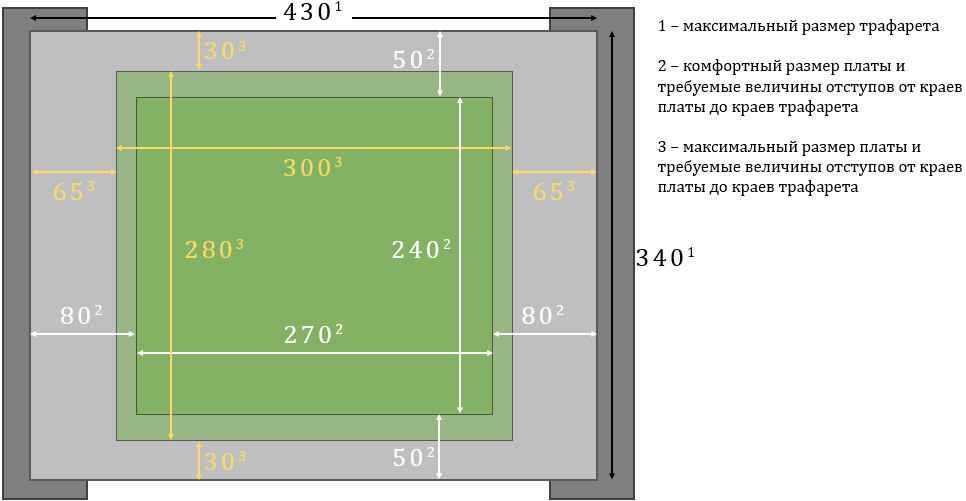

Позволяет использовать листы трафаретов размером до 340х430мм.


Рекомендуемые величины отступов от краев платы до краев трафарета: 50х80

(максимальный размер платы при этом 240х270, максимально комфортное нанесение паяльной пасты).


Минимальные величины отступов от краев платы до краев трафарета: 30х65

(максимальный размер платы при этом 280х300).

Стоимость принтера 60 000 рублей. Стоимость рамки 20 000 рублей. Цены без НДС (УСН).
